三轴数控加工中心对刀方法及示意图?

发布日期:2020-05-11 浏览人数:

  对刀是使用加工中心之前的必要操作,是每一位数控机床操作者必须掌握的技能,无论是三轴、四轴亦或者五轴,对刀都是第一步。三轴数控加工中心对刀方法及示意图,今天分享给大家:

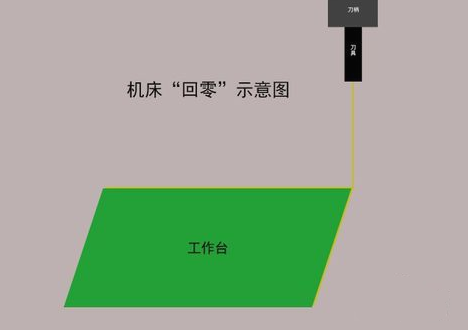

  1.回零(返回机床原点)

  对刀之前,一定要进行回零(返回机床原点)的操作,以便于清除掉上次操作的坐标数据。注意X、Y、Z三轴都需要回零。

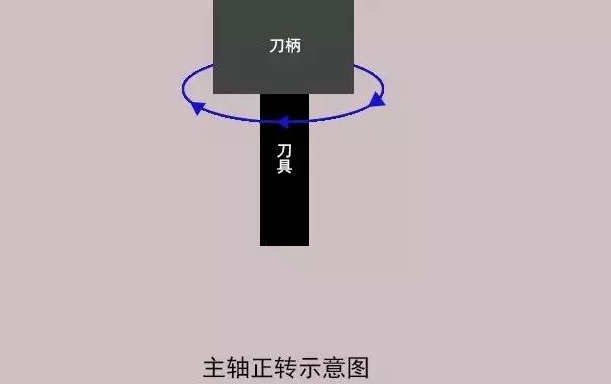

  2.主轴正转

  用“MDI”模式,通过输入指令代码使主轴正转,并保持中等旋转速度。然后换成“手轮”模式,通过转换调节速率进行机床移动的操作。

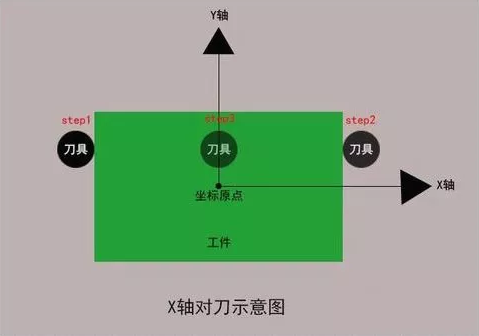

  3.X向对刀

  用刀具在工件的右边轻轻的碰下,将机床的相对坐标清零;将刀具沿Z向提起,再将刀具移动到工件的左边,沿Z向下到之前的同一高度,移动刀具与工件轻轻接触,将刀具提起,记下机床相对坐标的X值,将刀具移动到相对坐标X的一半上,记下机床的绝对坐标的X值、并按(INPUT)输入的坐标系中即可。

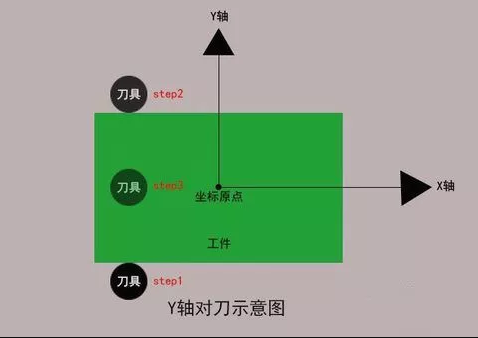

  4.Y向对刀

  用刀具在工件的前面轻轻的碰下,将机床的相对坐标清零;将刀具沿Z向提起,再将刀具移动到工件的后面,沿Z向下到之前的同一高度,移动刀具与工件轻轻接触,将刀具提起,记下机床相对坐标的Y值,将刀具移动到相对坐标Y的一半上,记下机床的绝对坐标的Y值、并按(INPUT)输入的坐标系中即可。

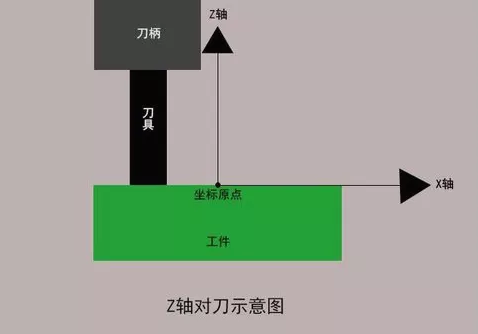

  5.Z向对刀

  将刀具移动到工件上要对Z向零点的面上,慢慢移动刀具至与工件上表面轻轻接触,记下此时的机床的坐标系中的Z向值,并按(INPUT)输入的坐标系中即可。

  6.主轴停转

  先将主轴停止转动,并把主轴移动到合适的位置,调取加工程序,准备正式加工。

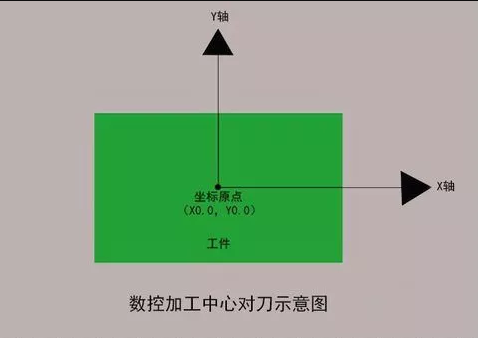

  上面6条是三轴数控加工中心对刀方法及所对应的示意图,对刀是一个比较细致的工作,对于操作者来说需要耐心,不能出现误差,因为出现误差可能会影响一批产品或者毁坏刀具。
